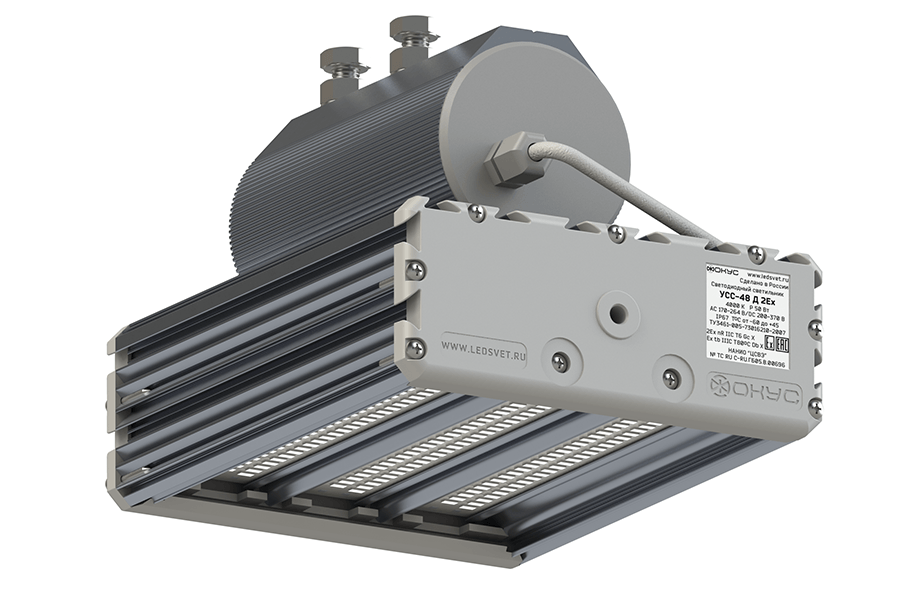

УСС 48 взрывозащищённый 2ExnRIIСT6GcX, КСС "Д", консольное крепление, прозрачное стекло, 5000К


19 087 ₽ с НДС

Кривая силы света

Крепление на выбор

Защитное стекло на выбор

Цветовая температура на выбор

  • Светильник комплектуется сетевых кабелем ПВС 3х1,5 длиной 0,5 метра.

    По заказу возможно комплектовать любым другим типом кабеля любой длины с выходным кабельным вводом под металлорукав Ду 15, 20 мм или без него.

    Например для холодного климата можно заказать холодостойкий тип кабеля КГВВнг(А)-ХЛ 3х0,75.

  • Опционально светильник может комплектоваться взрывозащищённой клеммной коробкой

    Взрывозащищённая клеммная коробка

Светотехнические характеристики

7100
Световой поток с прозрачным стеклом, лм
Д
Тип кривой силы света
140
Эффективность светильника, лм/Вт
5000
Коррелированная цветовая температура, К
120
Угол излучения 2Ɵ 0,5 , град
П
Класс светораспределения по ГОСТ Р 54350-2015
80
Индекс цветопередачи не менее, Ra
5630
Применяемые светодиоды

Электрические характеристики

50
Потребляемая мощность в номинальном режиме, Вт
0,95
Коэффициент мощности
AC170-264/DC200-370
Напряжение, В
0;50;60
Частота питающей сети, Гц
0,3
Потребляемый ток, не более, A
да
Функция защиты от перегрева
I
Класс защиты от поражения электрическим током по ГОСТ Р МЭК 60598-1-2011
А
Класс энергетической эффективности
соотв.
Эмиссия гармонических составляющих в сеть/эфир по ГОСТ 30804.3.2-2013
от 5 до 10
Диаметр сетевого кабеля, мм
да
Функция защиты от скачков напряжения
1,4
Пусковой ток, А (СТО.69159079-02-2018)
80
Длительность импульса пускового тока, мкс (СТО.69159079-02-2018)

Общие характеристики

2Ex nR IIС T6 Gc X/Ex tb IIIC T80°C Db X
Маркировка взрывозащиты
от -60 до +45
Диапазон рабочих температур, С°
67
Степень защиты от внешних воздействий, IP
УХЛ1
Вид климатического исполнения
алюминий
Материал корпуса
поликарбонат
Материал защитного стекла
5
Гарантийный срок эксплуатации, годы

Масса

2,9
С консольным креплением брутто, кг
2,6
С консольным креплением нетто, кг
3,0
С креплением на трос брутто, кг
2,7
С креплением на трос нетто, кг
2,2
С креплением скоба брутто, кг
1,9
С креплением скоба нетто, кг
2,2
Накладное крепление брутто, кг
1,9
Накладное крепление нетто, кг

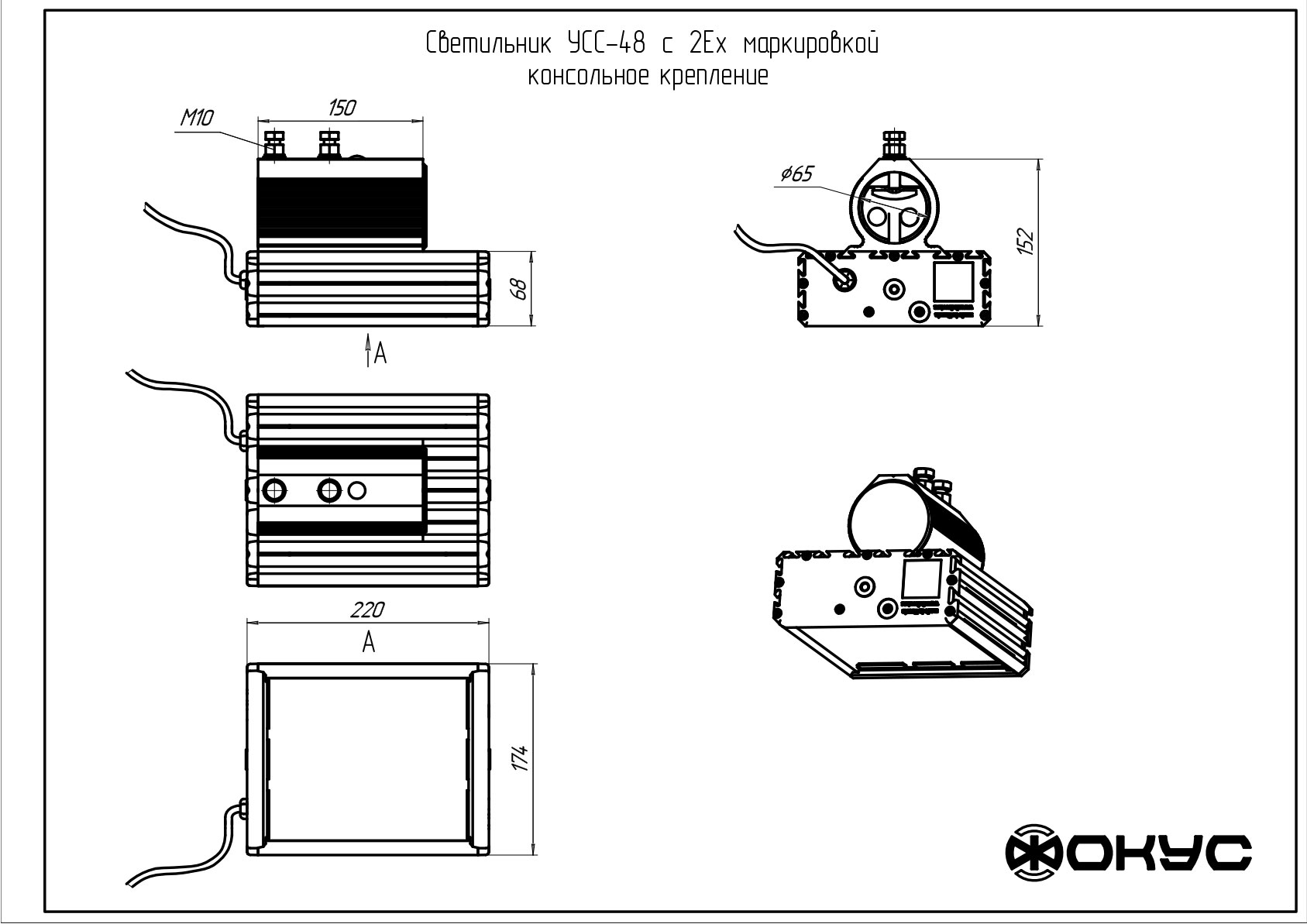

Размеры

220х174х152
Без упаковки, с консольным креплением, мм
268х214х68
Без упаковки, с креплением скоба, мм
220х174х218
Без упаковки, с креплением трос, мм
0,012
Объём в упаковке, с консольным креплением, м³
0,015
Объём в упаковке, с креплением скоба, м³
0,015
Объём в упаковке, с креплением трос, м³
275х190х165
Размеры в упаковке, с консольным креплением, мм
270х190х165
Размеры в упаковке, с креплением скоба, мм
275х190х165
Размеры в упаковке, с креплением на трос, мм
270х190х165
Размеры в упаковке, накладное крепление, мм
220х174х87
Без упаковки, накладное крепление, мм
0,012
Объём в упаковке, накладное крепление, м³

Опции

АСУНО «Кулон»
Совместимые системы управления
1-10, ШИМ
Стандарты управления

Расшифровка маркировки взрывозащищённого светильника

2 – уровень зоны взрывозащиты. Зона 2 – зона, в которой маловероятно присутствие взрывоопасной газовой смеси в нормальных условиях эксплуатации, а если она возникает, то редко, и существует очень непродолжительное время. Электрооборудование группы II предназначено для применения в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам. ГОСТ Р МЭК 60079-0-2011

Ex nR – обозначение вида взрывозащиты каждого примененного вида для газовых сред. Оболочка с ограниченным пропуском газов для уровня взрывозащиты Gc электрооборудования группы II. ГОСТ Р МЭК 60079-0-2011

IIС – подгруппа электрооборудования в соответствии с категорией взрывоопасности смеси. Энергия поджига атмосферы – менее 60 мкДж (водород). ГОСТ Р МЭК 60079-0-2011

T6 – максимальная температура поверхности. Не более 85 °С. ГОСТ Р МЭК 60079-0-2011

Gc – уровень взрывозащиты, присваиваемый оборудованию в зависимости от опасности стать источником воспламенения и условий применения во взрывоопасных газовых, пылевоздушных средах, а также в шахтах, опасных по рудничному газу. Уровень взрывозащиты, присваиваемый оборудованию для взрывоопасных газовых сред с уровнем взрывозащиты "повышенный", не являющемуся источником воспламенения в нормальных условиях эксплуатации и которое может иметь дополнительную защиту, обеспечивающую ему свойства неактивного источника воспламенения при предполагаемых регулярных неисправностях (например, при выходе из строя лампы). ГОСТ Р МЭК 60079-0-2011

X – особые условия применения оборудования. В сертификате содержится дополнительная необходимая информация по установке, использованию и техническому обслуживанию оборудования. ГОСТ Р МЭК 60079-0-2011

Ex tb – маркировка взрывоопасных пылевых сред. Знак Ех, указывающий, что электрооборудование соответствует одному или нескольким стандартам на взрывозащиту конкретного вида. tb – защита оболочкой для уровня взрывозащиты электрооборудования Db. ГОСТ Р МЭК 60079-0-2011

IIIC – обозначение группы (подгруппы) оборудования. Электрооборудование группы III предназначено для применения в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным пылевым средам. Подгруппа IIIC – среда, содержащая проводящую пыль. ГОСТ Р МЭК 60079-0-2011

T80°C – значение максимальной температуры поверхности в градусах Цельсия. ГОСТ Р МЭК 60079-0-2011

Db – обозначение соответствующего уровня взрывозащиты электрооборудования. Материалы, используемые для изготовления оболочек электрооборудования группы III, для указанных ниже уровней взрывозащиты должны содержать по массе: для уровня взрывозащиты оборудования Db – не более 7,5% (в сумме) магния, титана и циркония. ГОСТ Р МЭК 60079-0-2011

X – особые условия применения оборудования. В сертификате содержится дополнительная необходимая информация по установке, использованию и техническому обслуживанию оборудования. ГОСТ Р МЭК 60079-0-2011
